Modulo 3 led 7519 - 12V - 1W - 100 Unidades - M-Led

Descripción

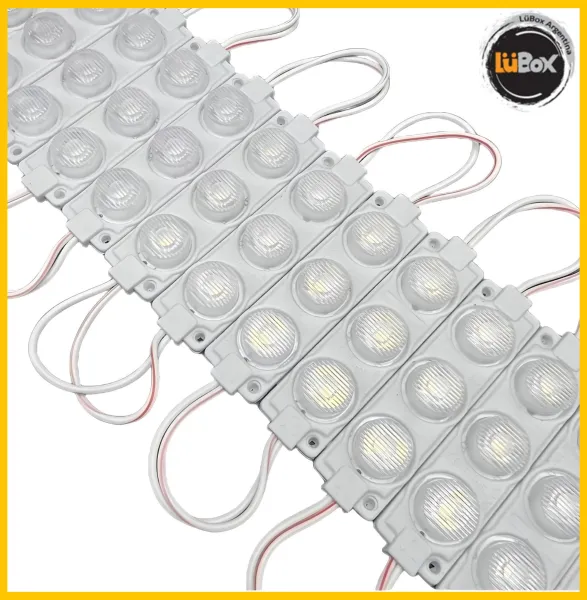

100 MÓDULO LED 12 V – 1 W – 3 LUPAS DE ALTA DISPERSIÓN

Módulo LED compacto modelo 7519, diseñado para iluminar carteles, letras corpóreas, cajas de luz, marquesinas, exhibidores y otros proyectos de iluminación publicitaria.

FUNCIONAMIENTO

Trabaja con una fuente de alimentación de 12 V CC. Los módulos se encuentran vinculados mediante cables, lo que facilita su distribución dentro de carteles y estructuras.

La cantidad y separación necesarias dependerán de la profundidad del cartel, el material del frente y el nivel de iluminación buscado.

CONEXIÓN

• Cable rojo: positivo (+)
• Cable blanco: negativo (–)
• Alimentación: 12 V corriente continua

Es importante respetar la polaridad. Una conexión incorrecta puede impedir el funcionamiento o dañar los módulos.

CARACTERÍSTICAS TÉCNICAS

• Modelo: 7519
• Tensión de funcionamiento: 12 V CC
• Potencia: 1 W por módulo
• Consumo aproximado: 0,09 A por módulo
• Óptica: 3 lupas de alta dispersión
• Color del cuerpo: blanco
• Sistema de fijación: orificios laterales para tornillos
• Cableado entre módulos incluido

MEDIDAS APROXIMADAS

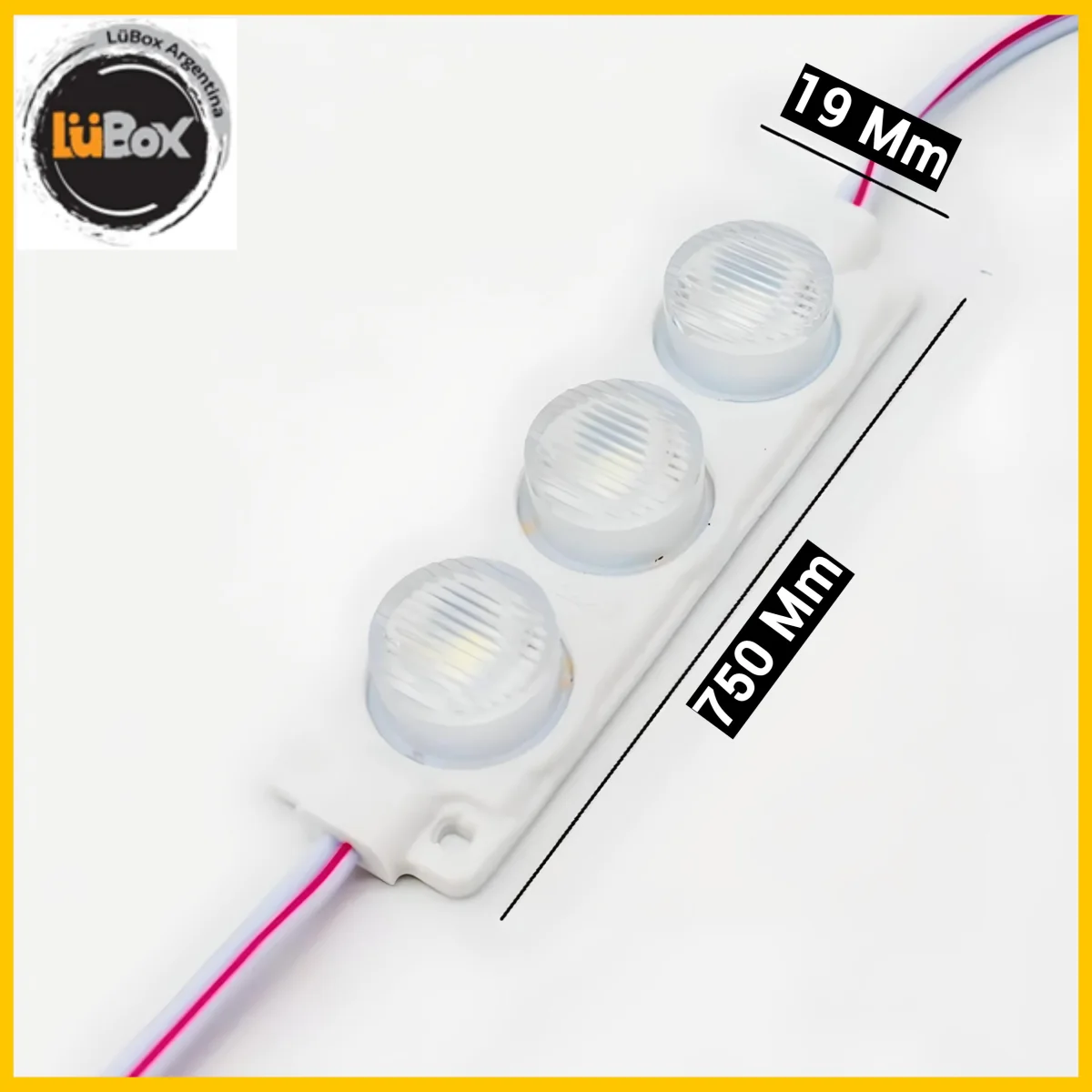

• Largo total del módulo: 75 mm
• Ancho total: 19 mm
• Altura máxima: 9,5 mm
• Diámetro de cada lupa: 19 mm
• Separación entre lupas: 7 mm
• Distancia desde el extremo hasta el comienzo de la primera lupa: 10 mm
• Largo del cable entre módulos: 75 mm

CÁLCULO DE LA FUENTE

Para calcular la potencia necesaria, se debe multiplicar la cantidad de módulos por 1 W.

Ejemplo:

• 20 módulos: consumo aproximado de 20 W
• 50 módulos: consumo aproximado de 50 W
• 100 módulos: consumo aproximado de 100 W

Se recomienda elegir una fuente de 12 V con un margen adicional de potencia, evitando utilizarla permanentemente al máximo de su capacidad.

INSTALACIÓN

Distribuir los módulos de manera uniforme dentro del cartel y fijarlos utilizando sus orificios laterales. Antes de realizar la instalación definitiva, se recomienda efectuar una prueba para verificar la cobertura y evitar sombras o puntos de mayor intensidad.

IMPORTANTE

• Requiere fuente de alimentación de 12 V CC.
• La fuente no está incluida, salvo indicación expresa en la publicación.
• No conectar directamente a 220 V.
• El grado de protección contra agua y humedad no está especificado. Para instalaciones expuestas, se debe utilizar una protección adecuada.
• La instalación debe ser realizada por una persona con conocimientos eléctricos.
